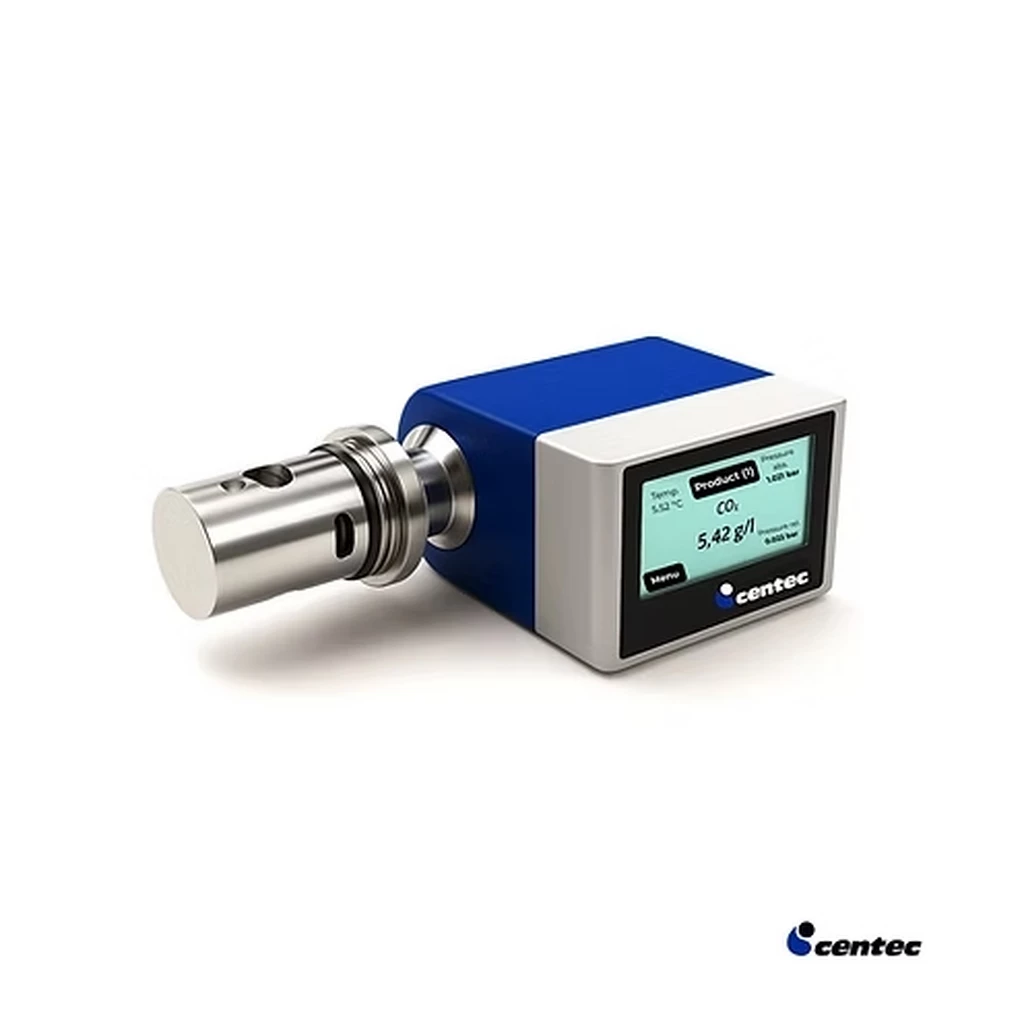

CARBOTEC TR-PT от Centec - это inline-датчик CO2 для непрерывного измерения растворенного диоксида углерода в жидкостях. Прибор предназначен для задач, где требуется высокая чувствительность, высокая точность измерения, простая эксплуатация и минимальные затраты на обслуживание.
Применение
CARBOTEC TR-PT применяется для высокоточного измерения содержания CO2 в следующих продуктах:
- пиво;
- пивные смешанные напитки.
Растворенный CO2 значительно влияет на качество и вкус продукта. Стабильный inline-контроль содержания диоксида углерода помогает получать воспроизводимые результаты в технологическом процессе.
Принцип измерения по давлению и температуре
Измерение выполняется в измерительной головке датчика, через которую проходит карбонизированная жидкость. Несколько раз в минуту измерительная камера закрывается, после чего ее объем резко увеличивается.
- Процесс основан на законе Генри.
- Изменение давления в камере вызывает фазовый переход CO2 из жидкости в газ.
- В течение нескольких секунд в измерительной камере устанавливается равновесное давление.
- Это давление зависит от содержания CO2 в анализируемом продукте.
- Концентрация CO2 определяется по измеренным значениям давления и температуры в камере.
Температурная компенсация
Температурный дрейф измерительного сигнала автоматически компенсируется встроенным датчиком Pt100. После каждого измерительного цикла проба возвращается обратно в продукт.
Особенности
- Проверенная технология измерения на основе давления и температуры.
- Быстрое и высокоточное определение растворенного диоксида углерода.
- Несколько коротких измерительных циклов в минуту.
- Доступны различные фланцевые присоединения.
- Гигиеническое исполнение и полная CIP-совместимость.
Модульная конструкция и расширения
CARBOTEC TR-PT может применяться как самостоятельный inline-датчик CO2 или рассматриваться в составе технологических решений Centec совместно с CARBOTEC NIR, Carbonator, DeCarbonator, CarboBlender и другими системами измерительной техники Centec.
| Тип оборудования | Inline-датчик CO2 |
| Назначение | Непрерывное измерение растворенного диоксида углерода в жидкостях |
| Измеряемый параметр | Содержание CO2 |
| Область применения | Пиво; пивные смешанные напитки |
| Принцип измерения | Измерение давления и температуры в измерительной камере |
| Диапазон измерения | 0 - 10 г/л |
| Точность | ± 0,05 г/л |
| Воспроизводимость | ± 0,01 г/л |
| Время отклика | ≤ 20 с |
| Рабочее давление | Макс. 10 бар |
| Рабочая температура | -10 - +100 °C |
| Датчик температуры | Pt100 |
| Материалы | 1.4404 / AISI 316L, EPDM FDA, PTFE FDA |
| Присоединения | Совместим с inline-корпусами Varivent© DN65 - DN150; другие присоединения по запросу |
| Входы | 6 цифровых входов, 24 В DC |
| Выходы | 3 цифровых выхода, 24 В DC; 2 аналоговых выхода, 4 - 20 мА |
| Profibus DP | Опция |
| Степень защиты | IP65 |
| Питание | 24 В DC |
| Температурная компенсация | Автоматическая, по встроенному датчику Pt100 |
| Возврат пробы | После каждого измерения проба возвращается в продукт без потерь |
| CIP-мойка | Полная CIP-совместимость |
