CIP-система для фармацевтических предприятий

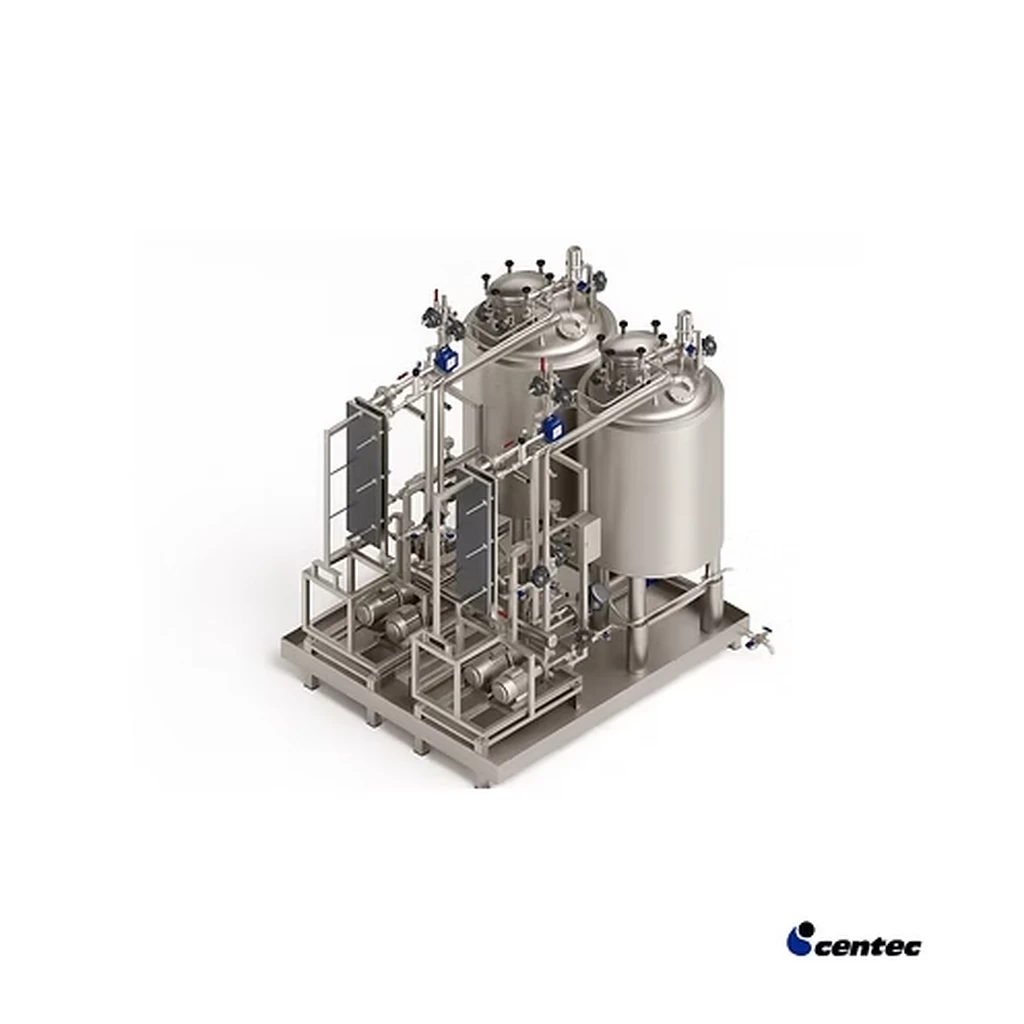

CIP-Anlage Pharma от Centec - это компактная полностью автоматическая CIP-система для фармацевтических производств, рассчитанная на высокие требования к гигиене и безопасности. Особенность системы - наличие полностью сварной защитной ванны: все технологические компоненты установлены над ней, поэтому протечки и переливы безопасно собираются внутри защитного контура.

Применение

Система предназначена для автоматизированной мойки и дезинфекции:

• танков;
• трубопроводов;
• технологических установок.

CIP-Anlage Pharma подходит для чистых помещений, технических зон и участков производства с повышенными требованиями к гигиене и безопасности.

Защитная ванна и безопасность процесса

Система установлена на защитной ванне, которая выполняет функцию сбора и защиты. Такая конструкция повышает контролируемость процесса и снижает риск неконтролируемого выхода моющих сред за пределы установки.

• Борта по периметру и дренажные каналы обеспечивают безопасное направление сред.
• Опционально доступен встроенный сливной патрубок для сбора и контролируемого отвода моющих сред.
• Исполнение защитной ванны зависит от конфигурации: AISI 304 или PP.
• Сборная ванна может выполняться из AISI 304 с непрерывным сварным швом и сливом.

Логика мойки

Система работает с заданными полностью автоматизированными циклами мойки. Типовая последовательность включает:

• предварительное ополаскивание;
• мойку щелочным раствором;
• промежуточное ополаскивание;
• мойку кислотным раствором;
• финальное ополаскивание;
• дезинфекцию.

Процессные данные документируются в соответствии с требованиями GMP и FDA.

Исполнение и гигиеническая конструкция

Все компоненты, контактирующие со средами, выполняются из AISI 316L. Трубная обвязка проектируется без застойных зон и полностью совместима с CIP-мойкой. В зависимости от исполнения возможны электрополированные поверхности.

Интегрированная контрольно-измерительная аппаратура

Для контроля технологического процесса в систему интегрируются датчики и измерительные узлы, в том числе для контроля:

• электропроводности;
• температуры;
• давления;
• уровня;
• pH;
• расхода.

Дозирование моющих сред

Дозирующие узлы для применяемых моющих средств работают с использованием высокоточных насосов. Это обеспечивает контролируемое внесение реагентов в соответствии с заданной CIP-рецептурой.

Особенности

• Компактная конструкция с функцией сбора протечек и защитной ванной.
• Валидируемая мойка в соответствии с GMP/FDA.
• Автоматизированное управление с ведением CIP-рецептур.
• Запись процессных данных и возможность удаленного доступа.
• CIP-система полностью из AISI 316L, опционально с электрополировкой.
• Модульное skid-исполнение для упрощения монтажа и обслуживания.
• Опционально - брызгозащита из прозрачных пластиковых полос.

Преимущество

CIP-Anlage Pharma обеспечивает высокую процессную безопасность за счет встроенной защитной ванны с защитой от протечек. Это сочетается с гигиеническим исполнением, полной автоматизацией и компактной конструкцией для фармацевтических производств.

Опции

• Автоматизированное дозирование.
• Удаленное обслуживание.
• PLC Siemens / Rockwell.
• Регистрация данных.

Модульная конструкция и расширения

Система может рассматриваться совместно с CIP - Cleaning in Place, клапанными блоками Valve Block и WFI-дистилляционной установкой Centec.
