Ethanol Measuring System EMS - система измерения этанола непрерывно фиксирует массовый расход и концентрацию алкоголя непосредственно в технологической линии. EMS регистрирует массовый расход и концентрацию спирта в линии, после чего на основе измеренных значений рассчитывает количество водно-спиртовой смеси AWM и чистого спирта при 20 °C.
Система спроектирована как рамная конструкция и может применяться как решение для замены или модернизации существующих, технически устаревших измерительных линий. EMS обеспечивает надежную обработку измерительных сигналов, документируемый подсчет и энергонезависимое хранение данных.
Назначение
EMS используется там, где потоки этанола в процессе должны непрерывно регистрироваться и документироваться с возможностью прослеживаемого учета.
Типовые области применения
- производство биоэтанола
- монопольные спиртовые производства
- точки измерения после деалкоголизации
Измерительная концепция
- Массовый расход: измерение в основной линии с помощью кориолисового массового расходомера.
- Концентрация: параллельное измерение плотности в байпасной линии (обводной линии).
- Оценка данных: оценочный компьютер обрабатывает оба сигнала, выполняет подсчет объемов, сохраняет данные и отображает среднюю концентрацию.
Функция в процессе
EMS обеспечивает непрерывную inline-регистрацию количества этанола без прерывания потока среды. Система предназначена для учета, соответствующего требованиям официальной регистрации, включая расчет водно-спиртовой смеси AWM и чистого спирта при 20 °C.
Модернизация измерительных линий
Если существующие измерительные линии устарели или требуют замены, EMS применяется как индивидуально проектируемая рамная система для обновления узла измерения этанола. Конфигурация включает надежную обработку данных и документируемый подсчет измеренных количеств.
Конструкция и интеграция

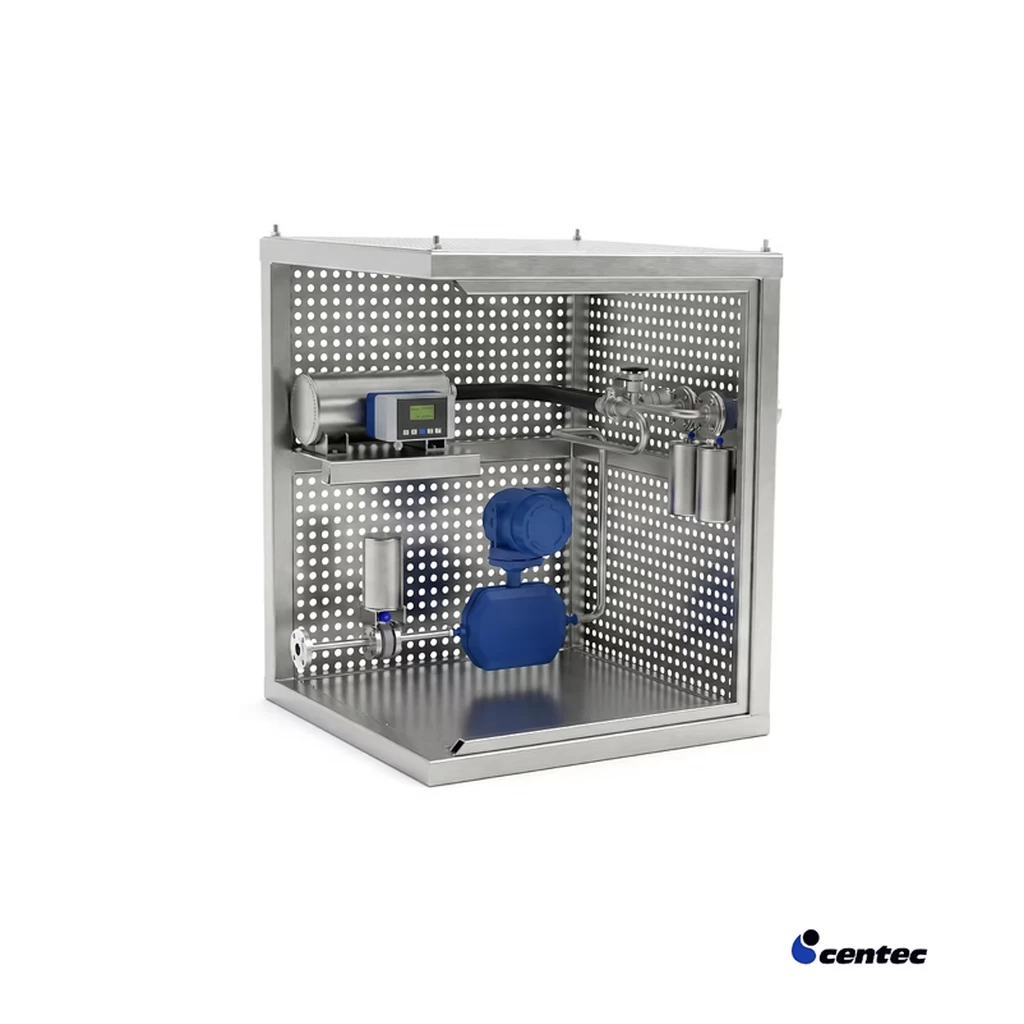

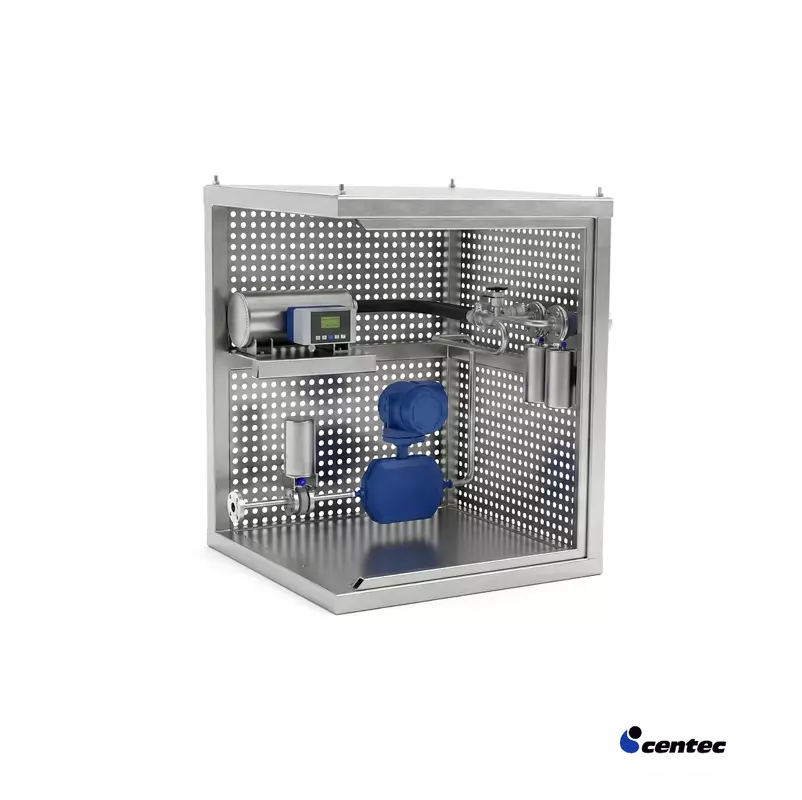

Датчики, клапаны и насосы интегрированы в раму из нержавеющей стали. Оценочный компьютер, включая принтер и счетчики, устанавливается в шкаф управления за пределами ATEX-зоны. Система и шкаф управления подготовлены для официального пломбирования.
| Параметр | Значение |
| Модель | EMS |
| Полное название | Ethanol Measuring System |
| Тип оборудования | Система измерения и учета этанола |
| Назначение | Непрерывная регистрация массового расхода и концентрации спирта |
| Расчет и учет | Водно-спиртовая смесь AWM и чистый спирт при 20 °C для официальной регистрации |
| Принцип измерения массового расхода | Кориолисовый массовый расходомер в основной линии |
| Принцип измерения концентрации | Измерение плотности в байпасной линии |
| Механическое исполнение | Датчики, клапаны и насосы в раме из нержавеющей стали |
| Шкаф управления | Оценочный компьютер, включая принтер и счетчики, устанавливается в шкаф управления |
| Размещение шкафа управления | За пределами ATEX-зоны |
| Степень защиты | IP65 |
| ATEX | Опционально: Ex II 2G EEx d IIC T6 |
| Приемка и проверка | Индивидуальная приемка и проверка BfB |
| Типовые области применения | Производство биоэтанола, монопольные спиртовые производства, точки измерения после деалкоголизации |
| Назначение для модернизации | Замена или обновление существующих измерительных линий этанола |
Как измеряется концентрация спирта?
Концентрация спирта определяется по измерению плотности в байпасной линии. Массовый расход измеряется в основной линии с помощью кориолисового массового расходомера.
Подходит ли система для ATEX-зон?
Базовая степень защиты системы - IP65. В зависимости от исполнения доступна опция ATEX Ex II 2G EEx d IIC T6. Шкаф управления размещается вне ATEX-зоны.
В каких отраслях обычно используется EMS?
Система применяется в производстве биоэтанола, на монопольных спиртовых производствах и в точках измерения после деалкоголизации.
