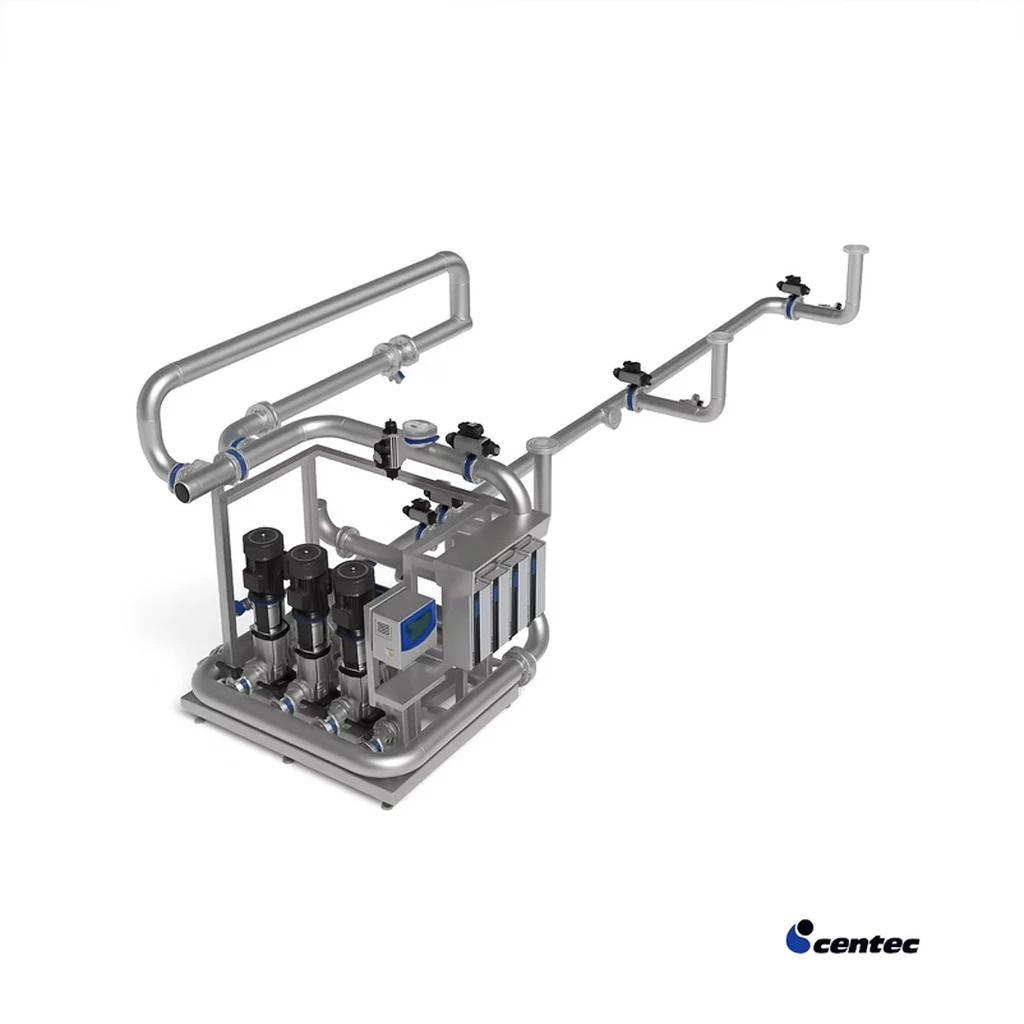

Loop Distribution Station, установка распределения чистой воды

Артикул: Loop Distribution Station

Заказать

Техническая спецификация:

Описание

Loop Distribution Station - центральный модуль передачи и распределения Centec для циклов ультрачистой воды или WFI. Станция соединяет основной циркуляционный цикл с несколькими точками отбора и обеспечивает постоянную доступность ультрачистой воды или воды для инъекций при заданных гигиенических условиях.

Назначение распределительной станции

Loop Distribution Station подает среду к нескольким точкам потребления, включая:

точки отбора
технологические установки
лабораторное оборудование

Одновременно станция обеспечивает контролируемую рециркуляцию в основной цикл, поддерживая постоянную циркуляцию и стабильное качество среды.

Логика работы в контуре

Основной цикл и точки отбора технологически корректно соединяются через распределительную станцию.
Среда непрерывно возвращается в основной контур по обратной линии.
Температура, расход и давление поддерживаются на постоянном уровне.
Застой среды и микробиологический рост целенаправленно предотвращаются за счет постоянной циркуляции.

Гигиеническое исполнение и материалы

Loop Distribution Station разработана для гигиенических применений в системах распределения ультрачистой воды и WFI.

Трубопроводы и арматура из электрополированной нержавеющей стали AISI 316L
Конструкция без застойных зон
CIP/SIP-совместимость для валидируемой мойки, в зависимости от общей концепции системы

Управление процессом

Клапаны, датчики и измерительные точки интегрируются в систему автоматизации. В непрерывном режиме контролируются:

температура
проводимость
давление
скорость потока

В зависимости от исполнения автоматизированная система управления дополнительно поддерживает:

регистрацию трендов
управление аварийными сигналами
запись данных

Преимущества

Гигиеническое GMP-совместимое исполнение из электрополированной стали AISI 316L.
Конструкция без застойных зон для снижения риска микробиологического загрязнения.
Постоянная циркуляция с поддержанием стабильного давления и температуры.
Автоматизированное управление с регистрацией трендов, аварийных сигналов и данных.
CIP/SIP-совместимость для валидируемой мойки.
Модульное skid-исполнение для удобной интеграции в существующие системы.
Опционально: УФ-обеззараживание или станция редуцирования давления, в зависимости от проекта.

Преимущество для процесса

Loop Distribution Station обеспечивает контролируемое и проверяемое распределение ультрачистой воды или WFI со стабильным качеством, GMP-совместимой эксплуатацией и высокой надежностью процесса во всей loop-системе.

Характеристики

Параметр	Значение
Модель	Loop Distribution Station
Тип оборудования	Распределительная станция контура чистой воды или WFI
Назначение	Распределение ультрачистой воды или WFI от основного контура к нескольким точкам отбора
Тип системы	Модуль распределения в замкнутом loop-контуре
Контролируемые среды	Ультрачистая вода, WFI
Подключаемые потребители	Точки отбора, технологические установки, лабораторное оборудование
Функция рециркуляции	Контролируемый возврат среды в основной контур по обратной линии
Поддерживаемые параметры	Температура, расход, давление
Контролируемые параметры	Температура, электропроводность, давление, скорость потока
Проектирование и размерность	Индивидуально под распределительную сеть и точки подачи
Материал	Электрополированная нержавеющая сталь AISI 316L
Гигиеническое исполнение	Трубная обвязка без застойных зон
CIP/SIP-совместимость	Да, в зависимости от исполнения
Валидируемая мойка	Поддерживается при соответствующей общей концепции системы
Автоматизация	Интеграция клапанов, датчиков и измерительных точек в систему автоматизации
Функции автоматизированного контроля	Регистрация трендов, управление аварийными сигналами, запись данных, в зависимости от исполнения
Соответствие требованиям	GMP-совместимое исполнение
Конструкция	Модульное skid-исполнение
Опции	УФ-обеззараживание, станция редуцирования давления, в зависимости от проекта
