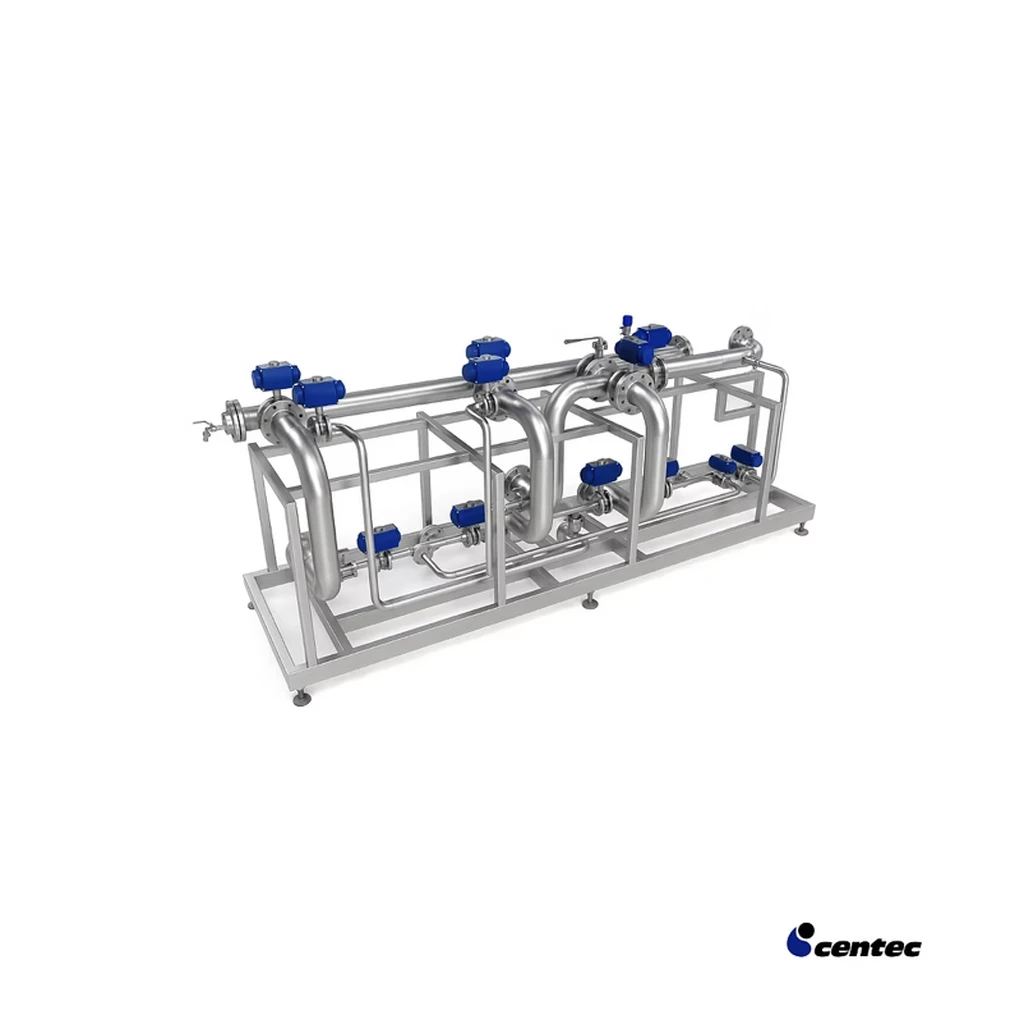

Neutralization System - система Centec для автоматического регулирования pH кислых или щелочных сточных вод перед поступлением в производственную канализационную сеть, городские очистные сооружения или перед прямым сбросом. Нейтрализация управляется встроенными pH-датчиками и дозирующими насосами для кислотных и щелочных растворов. В зависимости от процесса регулирование может выполняться непрерывно или партиями.
Применение
Neutralization System применяется для контроля pH технологических сточных вод фармацевтического производства, лабораторий и CIP-систем. Установка помогает предотвращать превышение установленных предельных значений pH и обеспечивает безопасный сброс в канализационную сеть или передачу сточных вод на последующие стадии очистки.
Функции системы в эксплуатации
- Автоматическое регулирование pH: контроль и корректировка pH технологических сточных вод.
- Закрытое исполнение: система может быть выполнена из нержавеющей стали или пластика в зависимости от химической нагрузки среды.
- Варианты интеграции: компактный skid-модуль или стационарная интеграция в линию сточных вод.
- CIP-совместимость: возможны исполнения с циклами мойки и химическим ополаскиванием.
Измерение, управление и документирование
Система управления на базе ПЛК (Программируемый Логический Контроллер) обеспечивает мониторинг процесса и прослеживаемость данных.
- непрерывное измерение pH
- контроль уровня заполнения
- контроль температуры
- измерение проводимости
- документирование технологических данных в соответствии с экологическими требованиями GMP
- мониторинг тренда pH и управление аварийными сигналами, включая аварийный перелив
Дозирование кислот, щелочей и газов
- Жидкие реагенты: дозирование выполняется химически стойкими прецизионными насосами.
- Газы: дозирование осуществляется через высокоэффективные вихревые инжекторы.
Ключевые технические особенности
- Полностью автоматическое регулирование pH с непрерывным измерением.
- Материалы установки: AISI 316L или пластик.
- Аварийный перелив, архивирование тренда pH и управление аварийными сигналами.
- Компактное модульное skid-исполнение для простой интеграции.
- В зависимости от процесса нейтрализации возможно резервированное исполнение с CIP-системой.
- Опционально доступна двухкамерная или многоступенчатая нейтрализация.
- Исполнение в соответствии с требованиями GMP, WHG и AwSV.
Преимущество
Neutralization System обеспечивает безопасную автоматизированную нейтрализацию фармацевтических сточных вод с соблюдением экологических предельных значений, высокой эксплуатационной надежностью и полной документацией процесса.
Опции
- двухкамерная система
- измерение ОВП
- CIP-совместимое исполнение
- регистрация данных
- автоматизация на базе Siemens/Rockwell PLC
| Параметр | Значение |
| Модель | Neutralization System |
| Тип оборудования | Система нейтрализации сточных вод |
| Назначение | Автоматическое регулирование pH кислых или щелочных сточных вод |
| Область применения | Фармацевтическое производство, лаборатории, CIP-системы |
| Точка применения | Перед поступлением в сеть сточных вод предприятия, городские очистные сооружения или перед прямым сбросом |
| Режим нейтрализации | Непрерывный или периодический, в зависимости от процесса |
| Основные средства управления | pH-датчики и дозирующие насосы для кислотных и щелочных растворов |
| Производительность | 0,5-160 м³/ч, масштабируется по требованию |
| Материал | AISI 316L, материал 1.4404, или PE-HD / PP |
| Шероховатость поверхности | Ra ≤0,8 мкм |
| Рабочая температура | 10-40 °C |
| Дозируемые среды | Щелочь NaOH, кислота HCl или H₂SO₄, газы |
| Дозирование жидких реагентов | Химически стойкие прецизионные насосы |
| Дозирование газов | Высокоэффективные вихревые инжекторы |
| Измерительная и управляющая техника | pH-электрод, измерение электропроводности, контроль температуры |
| Дополнительно контролируемые параметры | Уровень заполнения, температура, проводимость |
| Управление | ПЛК-система управления |
| Документирование | Документирование технологических данных в соответствии с экологическими требованиями GMP |
| Мониторинг тренда pH | Да |
| Аварийные функции | Аварийный перелив, управление аварийными сигналами |
| Исполнение | Закрытая система из нержавеющей стали или пластика, в зависимости от химической нагрузки среды |
| Конструкция | Компактное модульное skid-исполнение или стационарная интеграция в линию сточных вод |
| CIP-совместимость | Возможна, в зависимости от исполнения |
| Резервированное исполнение | Возможно в зависимости от процесса нейтрализации |
| Соответствие требованиям | GMP, WHG, AwSV |
| Опции | Двухкамерная система, измерение ОВП, CIP-совместимое исполнение, регистрация данных, автоматизация Siemens/Rockwell PLC |
