OXYSTEAM, система контроля кислорода для паровых котлов

OXYSTEAM - система Centec для контроля деаэрации воды в паровых котлах. При выработке пара вода нагревается в котле, а содержащийся в ней кислород может вызывать коррозию. Поэтому вода в котлах подвергается термической деаэрации.

OXYSTEAM решает эту задачу через измерение содержания O₂ водяного пара после его деаэрации. На основании измеренного значения система точно управляет клапаном сброса продувочного пара, что позволяет измеримо сократить потери пара.

Зачем нужна деаэрация воды в паровом котле

• Растворенный кислород в котловой воде может приводить к коррозии стальных элементов оборудования.
• При термической деаэрации кислород переходит в газообразную форму.
• Газообразная смесь кислорода и пара отводится через клапан.
• Типичные потери пара составляют 0,2-0,5% от паропроизводительности котла.

Принцип работы OXYSTEAM

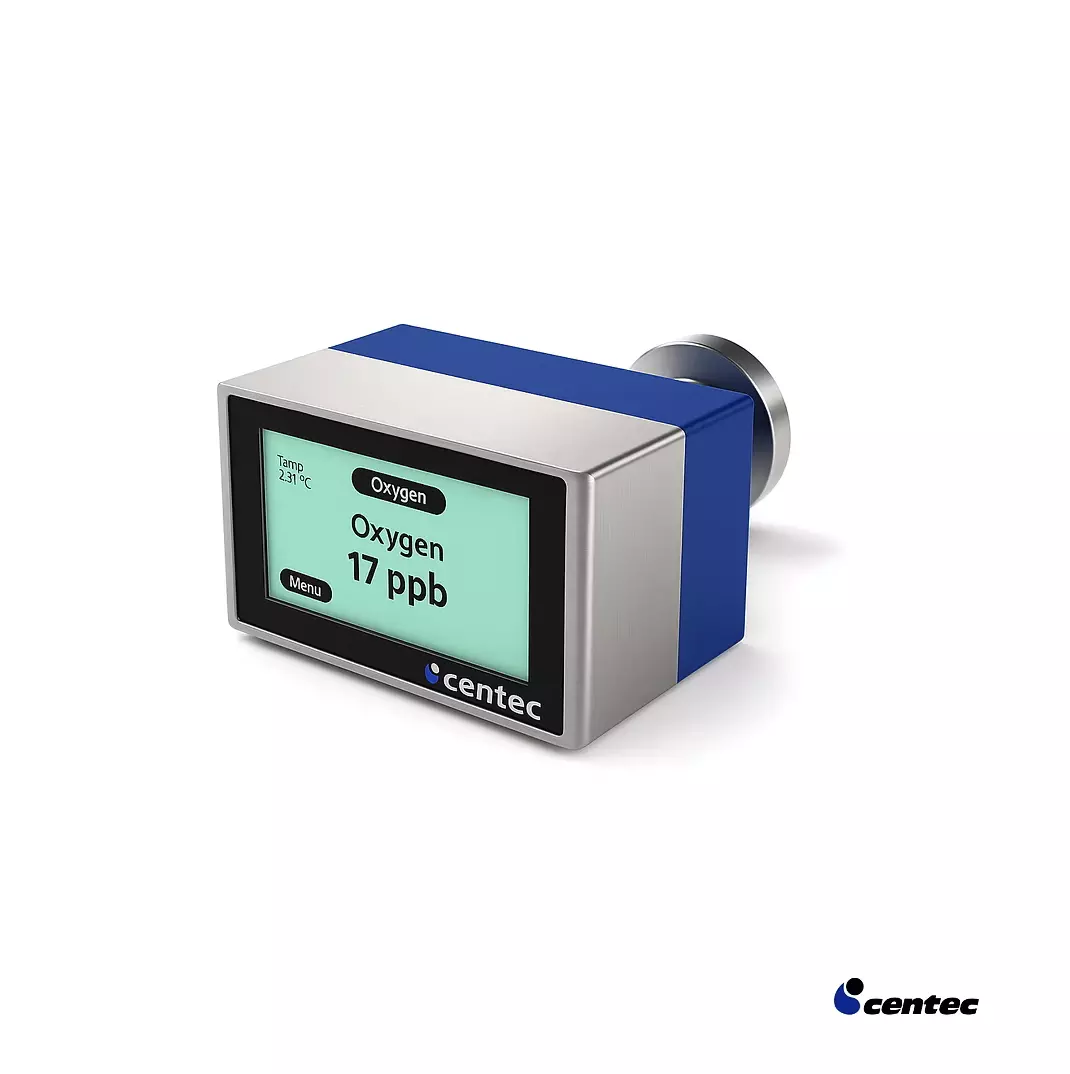

• Измерение: OXYTRANS TR измеряет содержание O₂ после деаэрации.
• Регулирование: клапан сброса продувочного пара управляется точно по результатам измерения.

Что позволяет получить система

• Снижение потерь пара до 95%, относительно исходного уровня.
• Прозрачное управление клапаном по измеренному значению.
• Прямое влияние на потери пара и эксплуатационные расходы, в зависимости от режима работы котла.

Пример расчета:

• Паропроизводительность котла: 10 т/ч.
• Принятые потери пара: 0,3 %.
• Годовая работа: 365 дней x 24 ч = 8 760 ч.
• Потери пара в год: 263 т.
• Экономия: 250 т.
• Расчетная стоимость: 40 EUR за тонну пара.
• Экономия: 10 000 EUR в год.
• Окупаемость: менее 6 месяцев.

Основные компоненты

• OXYTRANS TR для измерения O₂ в газовой смеси.
• Регулирующий клапан для контролируемого сброса продувочного пара.

Модульное исполнение и расширения

• OXYTRANS TR - оптическое inline-измерение O₂.
• Датчики и измерительная техника Centec.

Для подбора, проектирования и интеграции OXYSTEAM в котельную систему требуется техническая проработка с учетом конкретной установки.
