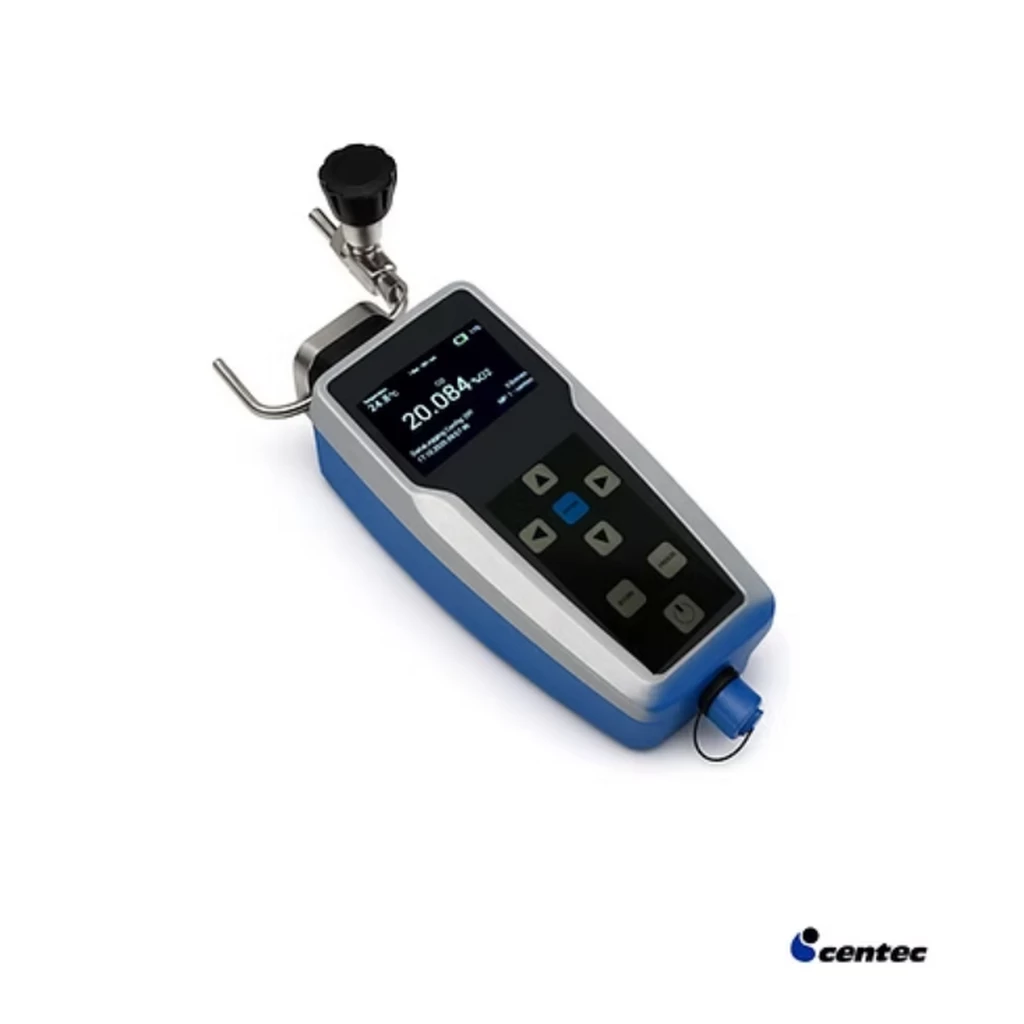

OXYTRANS M от Centec - это переносной оптический анализатор кислорода для непрерывного измерения O₂ в жидкостях и газах. Прибор предназначен для задач, где требуется высокая точность измерений, простая эксплуатация и минимальный объем технического обслуживания.
В отличие от электрохимических методов, OXYTRANS M не требует раствора электролита, не нуждается в замене мембраны и не расходует кислород в процессе измерения.
Применение
OXYTRANS M используется как переносной оптический датчик кислорода для измерения O₂ в следующих средах:
- деаэрированная вода;
- сусло;
- пиво;
Растворенный кислород негативно влияет на вкусовую стабильность и срок хранения напитков, поэтому его точный контроль важен для пивоваренного и напиточного производства.
Измеряемые параметры
- Кислород O₂ в жидкостях и газах, оптическое измерение.
- Температурная компенсация измерительного сигнала с помощью встроенного датчика Pt100.
Принцип измерения
Принцип работы OXYTRANS M основан на оптическом "гашении" люминесценции. В измерительной головке находится оптическое окно со стеклянным элементом и тонким индикаторным слоем.
- LED-источник освещает индикаторный слой сине-зеленым светом.
- Индикаторный слой излучает красный свет, который регистрируется датчиком.
- При наличии O₂ энергия возбуждения передается молекулам кислорода.
- Чем выше концентрация O₂, тем ниже регистрируемый световой сигнал.
- Другие газы не влияют на результат измерения, так как не поглощают эту энергию.
Температурная компенсация
Температурный дрейф измерительного сигнала автоматически компенсируется встроенным датчиком Pt100. Это повышает стабильность измерений при работе с жидкостями и газами в разных температурных условиях.
Практичность в эксплуатации
OXYTRANS M выполнен в прочном алюминиевом корпусе со степенью защиты IP65. Подключение шлангов выполняется просто, что удобно для мобильного контроля кислорода в разных точках производства.
Особенности
- Оптическая технология измерения кислорода без электролита и мембраны.
- Короткое время отклика и высокая долговременная стабильность.
- Подходит для широкого диапазона концентраций и температур.
- Высокая точность измерения при минимальном обслуживании.
- Прочный алюминиевый корпус со степенью защиты IP65.
- Простое подключение шлангов диаметром 6 мм.
- Ручная и автоматическая запись данных.
- Передача данных через USB-интерфейс и программное обеспечение для ПК.
Модульная конструкция и расширения
OXYTRANS M может использоваться как переносной прибор контроля кислорода или рассматриваться совместно с inline-датчиком OXYTRANS TR и другими решениями Centec для сенсорики и измерительной техники.
| Тип оборудования | Переносной оптический анализатор кислорода |
| Назначение | Непрерывное измерение кислорода в жидкостях и газах |
| Измеряемый параметр | O₂ |
| Область применения | Деаэрированная вода, сусло, пиво, CO₂ |
| Принцип измерения | Оптическое измерение, гашение люминесценции |
| Диапазон измерения в жидкой фазе, вариант I | 1 ppb - 2 ppm |
| Диапазон измерения в жидкой фазе, вариант II | 30 ppb - 35 ppm |
| Точность в жидкой фазе, вариант I | ± 1 ppb |
| Точность в жидкой фазе, вариант II | ± 30 ppb |
| Диапазон измерения в газовой фазе, вариант I | 0 - 4,2 % O₂ |
| Диапазон измерения в газовой фазе, вариант II | 0 - 50 % O₂ |
| Точность в газовой фазе, вариант I | ± 0,002 % O₂ |
| Точность в газовой фазе, вариант II | ± 0,03 % O₂ |
| Время отклика t90 | ≤ 10 с |
| Рабочее давление | Макс. 12 бар |
| Рабочая температура | -5 - +55 °C |
| Рабочая температура, опция | До +98 °C |
| Датчик температуры | Pt100 |
| Температурная компенсация | Автоматическая, по встроенному датчику Pt100 |
| Материалы | 1.4404 / AISI 316L, силикон FDA, PTFE FDA |
| Подключения | Шланги диаметром 6 мм |
| Запись данных | Ручная и автоматическая |
| Интервал записи данных | 5 - 600 с |
| Объем памяти | Около 5000 измеренных значений |
| Передача данных | ПО для ПК и USB-интерфейс |
| Степень защиты | IP65 |
| Питание | Аккумуляторная батарея |
| Масса | 1,65 кг |
