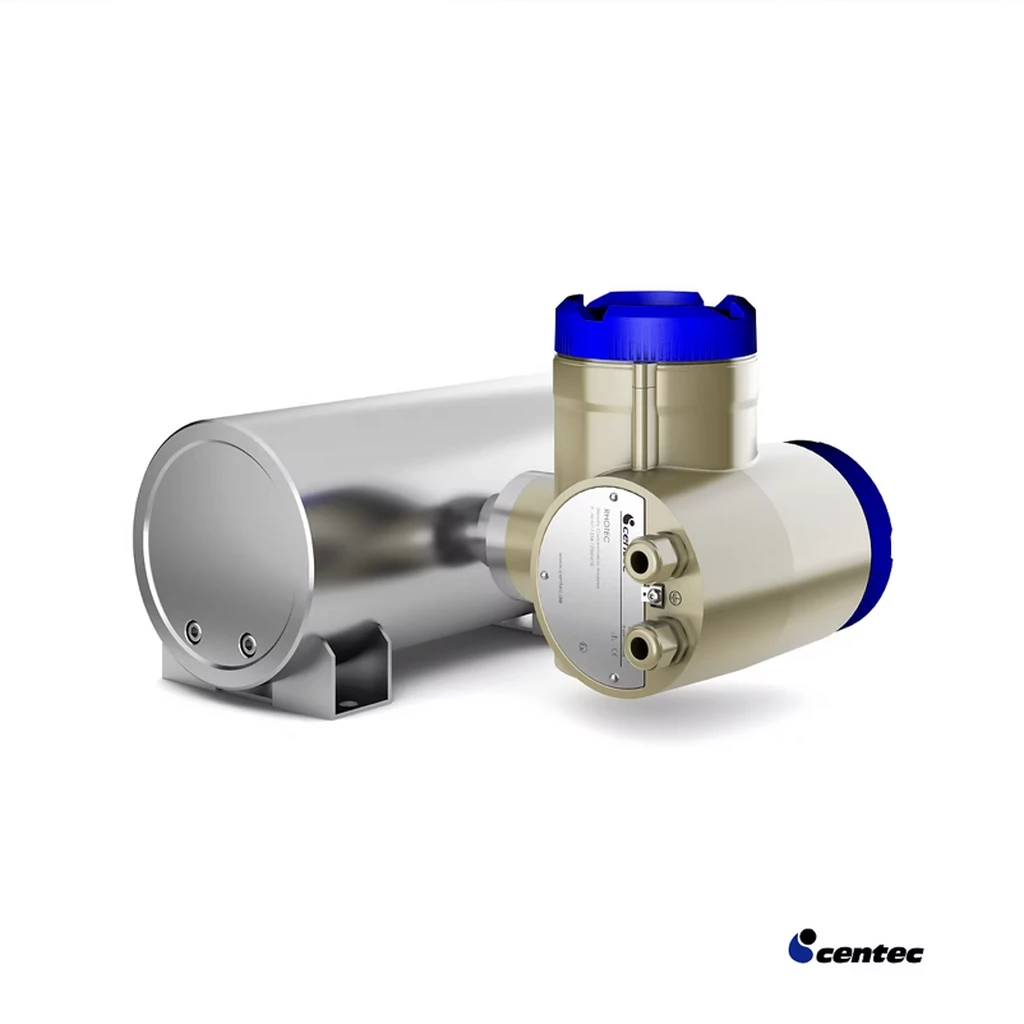

RHOTEC ALC-TAX - датчик плотности Centec для непрерывного определения содержания спирта. Прибор признан и сертифицирован немецкими органами и соответствует требованиям PTB, Physikalisch-Technische Bundesanstalt. Он предназначен для процессов, где требуется высокая чувствительность и высокая точность измерения при простой эксплуатации и низких требованиях к техническому обслуживанию.
Применение
RHOTEC ALC-TAX является вариантом датчика RHOTEC и применяется в случаях, когда содержание спирта необходимо измерять непосредственно в процессе производства, а результаты должны определяться сертифицированным прибором для целей налогового или официального учета.
Что измеряет RHOTEC ALC-TAX
- Содержание спирта: определяется на основе измерения плотности.
- Дополнительное отображение: в зависимости от настроек возможно отображение плотности и концентрации в различных единицах измерения.
Принцип измерения
- Измерительная трубка: среда проходит через тонкую U-образную трубку внутри сенсора.
- Возбуждение колебаний: электромагниты возбуждают трубку до колебаний на резонансной частоте.
- Регистрация сигнала: внутренний опорный осциллятор фиксирует характер колебаний.
- Определение плотности: даже минимальные изменения плотности влияют на сигнал и определяются с высокой точностью.
От плотности к концентрации
Зависимость между концентрацией и плотностью может быть описана для конкретного продукта с помощью математического полинома. Для большого количества продуктов доступны сохраненные полиномы.
Температурная компенсация
Температурный дрейф измерительного сигнала автоматически компенсируется встроенным датчиком Pt1000.
Сертификация и поверяемость
- Прибор признан и сертифицирован немецкими органами.
- Имеет утверждение типа PTB с пределом допускаемой погрешности поверки 0,0001 г/см³ для спирта, водно-спиртовых смесей и воды.
- В сочетании с различными типами официально утвержденных расходомеров система соответствует требованиям PTB и BfB, Bundesmonopolverwaltung für Branntwein.
Преимущества
- Высокоточная измерительная технология для определения содержания спирта.
- Сертификация в соответствии с требованиями PTB.
- Запатентованная компактная конструкция; локальный дисплей доступен в зависимости от исполнения.
- Гигиеническое исполнение и полная совместимость с CIP-мойкой.
- Простая эксплуатация и низкие требования к техническому обслуживанию.
- Европейская патентная заявка: 1 439 438 B1.
| Параметр | Значение |
| Модель | RHOTEC ALC-TAX |
| Тип оборудования | Сертифицированный датчик плотности для измерения содержания спирта |
| Назначение | Непрерывное определение содержания спирта в технологическом процессе |
| Основной измеряемый параметр | Содержание спирта на основе измерения плотности |
| Дополнительное отображение | Плотность и концентрация в различных единицах, в зависимости от настроек |
| Принцип измерения | Измерение плотности с помощью U-образной вибрационной трубки |
| Диапазон измерения | 0-3 г/см³ |
| Точность | ±0,0001 г/см³ |
| Повторяемость | ±0,00001 г/см³ |
| Время отклика | ≤1 с |
| Рабочее давление, официально утвержденный диапазон | 0-5 бар |
| Рабочая температура, официально утвержденный диапазон | 5-40 °C |
| Датчик температуры | Pt1000 |
| Температурная компенсация | Автоматическая компенсация температурного дрейфа встроенным датчиком Pt1000 |
| Материалы | 1.4404 / 1.4435 / AISI 316L; Hastelloy; тантал; другие материалы по запросу |
| Присоединения | Резьба 3/8"; другие присоединения по запросу |
| Выход, версия с трансмиттером | 1 аналоговый выход, 4-20 мА |
| Profibus DP, версия с трансмиттером | Опция |
| Profibus DP, сенсор без локального дисплея | Стандарт |
| Степень защиты | IP65 |
| Взрывозащита ATEX | Опционально: Ex II 2G EEx d IIC T6 |
| Питание | 24 VDC |
| Сертификация | Признан и сертифицирован немецкими органами |
| Требования PTB | Утверждение типа PTB с пределом допускаемой погрешности поверки 0,0001 г/см³ для спирта, водно-спиртовых смесей и воды |
| Соответствие PTB и BfB | В сочетании с официально утвержденными расходомерами соответствует требованиям PTB и BfB |
| Гигиеническое исполнение | Да |
| CIP-совместимость | Полная CIP-совместимость |
| Патентная информация | Европейская патентная заявка 1 439 438 B1 |
