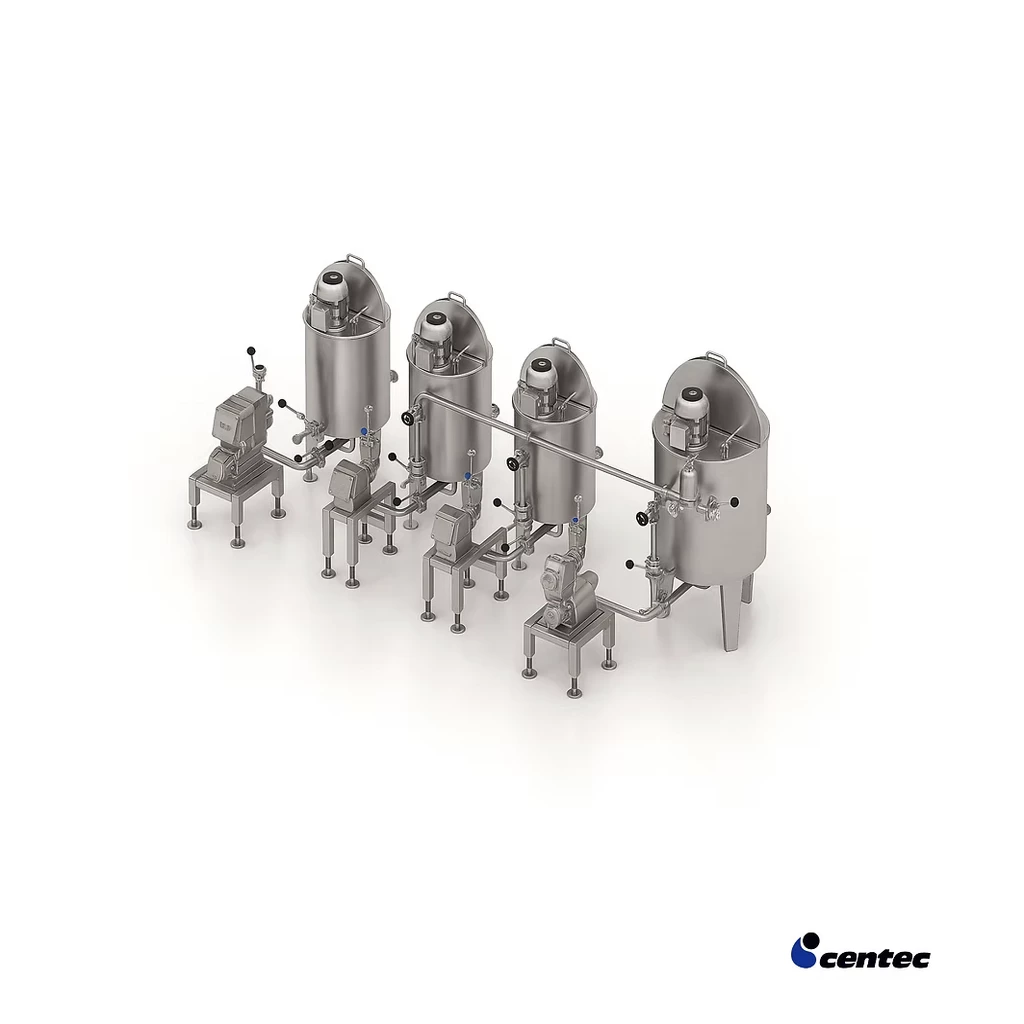

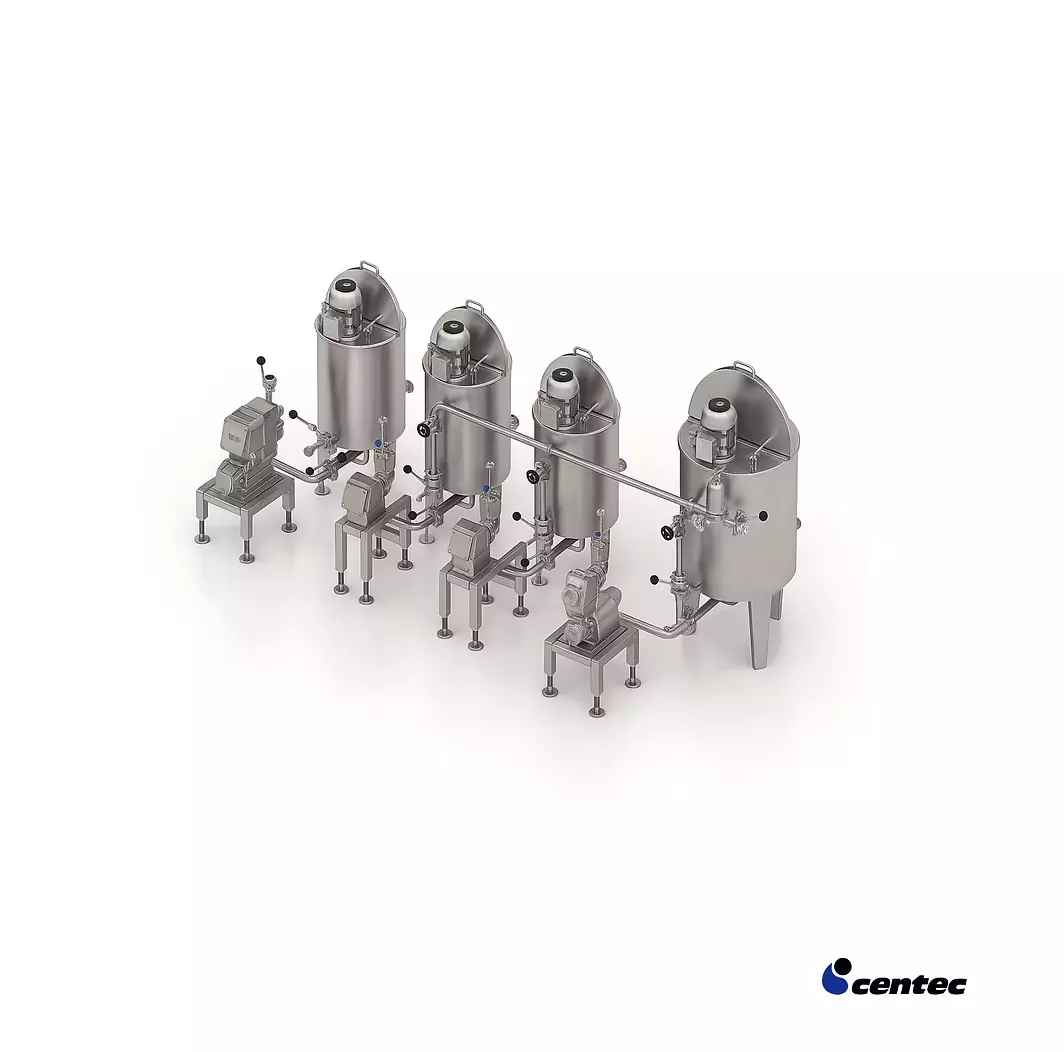

Dosing System от Centec - это система дозирования для точной подачи чувствительных сред в технологические или моечные контуры. На общей раме размещаются трубная обвязка из нержавеющей стали или пластика, дозирующие насосы, накопительные резервуары, предохранительная и регулирующая арматура, а также система автоматического управления.
В зависимости от исполнения дозирование может выполняться объемным или весовым методом. При весовом дозировании емкость устанавливается на тензодатчики. Опционально возможны возвратный поток и взрывозащищенное исполнение, если это требуется проектом.
Применение
Система используется для точной подачи технологических и моющих сред в фармацевтические производственные установки и системы очистки.
- Растворители.
- Добавки.
- Реагенты.
- CIP-химия.
Гигиеническое исполнение позволяет интегрировать систему в GMP-регулируемые процессы с низким риском загрязнения и высокой воспроизводимостью дозирования.
Возможность SIP-стерилизации доступна только для исполнений из нержавеющей стали.
Управление и документация
В зависимости от версии система управления может поддерживать ведение рецептур, регистрацию данных и валидацию в соответствии с требованиями GMP.
Технические особенности
- Исполнено полностью из AISI 316L с электрополированной поверхностью.
- Возможность валидации с документацией DQ/IQ/OQ для фармацевтической квалификации.
- Опциональный теплообменник для нагрева или охлаждения среды.
- Автоматизация с управлением по рецепту, датчиками расхода, давления, электропроводности и pH, а также удаленным доступом.
- Модульная рамная конструкция для интеграции в существующие процессы.
- Объемное или весовое дозирование с точностью, адаптированной под задачу.
- Минимальный мертвый объем и гигиеническое исполнение трубной обвязки.
Опции
- CIP-совместимое исполнение.
- Автоматизация на базе Siemens или Rockwell PLC.
- Удаленное техническое обслуживание.
- Демпфер пульсаций в линии.
- Датчики расхода, давления и электропроводности.
Модульная конструкция и расширения
Система дозирования может применяться совместно с другими решениями Centec для фармацевтических и технологических процессов, включая CIP-системы, клапанные блоки и установки приготовления жидких фармацевтических продуктов.
| Производитель | Centec |
| Модель / серия | Dosing System |
| Тип оборудования | Рамная система дозирования |
| Назначение | Точная подача технологических и моющих сред в производственные или очистные системы |
| Область применения | Фармацевтическое производство и системы очистки |
| Дозируемые среды | Растворители, добавки, реагенты, CIP-химия |
| Метод дозирования | Объемный или весовой, в зависимости от исполнения |
| Весовое дозирование | Емкость на тензодатчиках |
| Производительность | 0,1-500 л/ч, в зависимости от исполнения |
| Подача сред | Последовательно, одна за другой, или одновременно |
| Материал исполнения | AISI 316L / 1.4404, электрополированная поверхность |
| Материал трубной обвязки | Нержавеющая сталь или пластик |
| Шероховатость поверхности | Ra ≤ 0,5 мкм или ниже |
| Точность дозирования | ± 0,1 % FS, типовое значение |
| Рабочая температура | 10-90 °C |
| Насосная технология | Пневматический, поршневой или мембранный химически стойкий насос |
| Основные компоненты | Трубная обвязка, дозирующие насосы, накопительные резервуары, предохранительная и регулирующая арматура, система управления |
| Система управления | Полностью автоматическая, в зависимости от версии |
| Управление по рецептам | В зависимости от версии |
| Регистрация данных | В зависимости от версии |
| Валидация по GMP | В зависимости от версии |
| Документация для квалификации | DQ/IQ/OQ |
| CIP-мойка | Полная CIP-совместимость |
| SIP-стерилизация | Доступна только для исполнений из нержавеющей стали |
| Мертвый объем | Минимизированный |
| Конструкция | Модульная рамная конструкция |
| Возвратный поток | Опционально |
| Взрывозащищенное исполнение | Опционально, при необходимости |
| Теплообменник для нагрева или охлаждения | Опционально |
| PLC-автоматизация | Опционально, Siemens или Rockwell |
| Удаленное техническое обслуживание | Опционально |
| Демпфер пульсаций в линии | Опционально |
| Датчики | Расход, давление, электропроводность; pH в составе автоматизированного исполнения |
| Модульные расширения | CIP-система, фармацевтическая CIP-система GMP/FDA, клапанные блоки, установка приготовления жидких фармацевтических продуктов |
