Описание

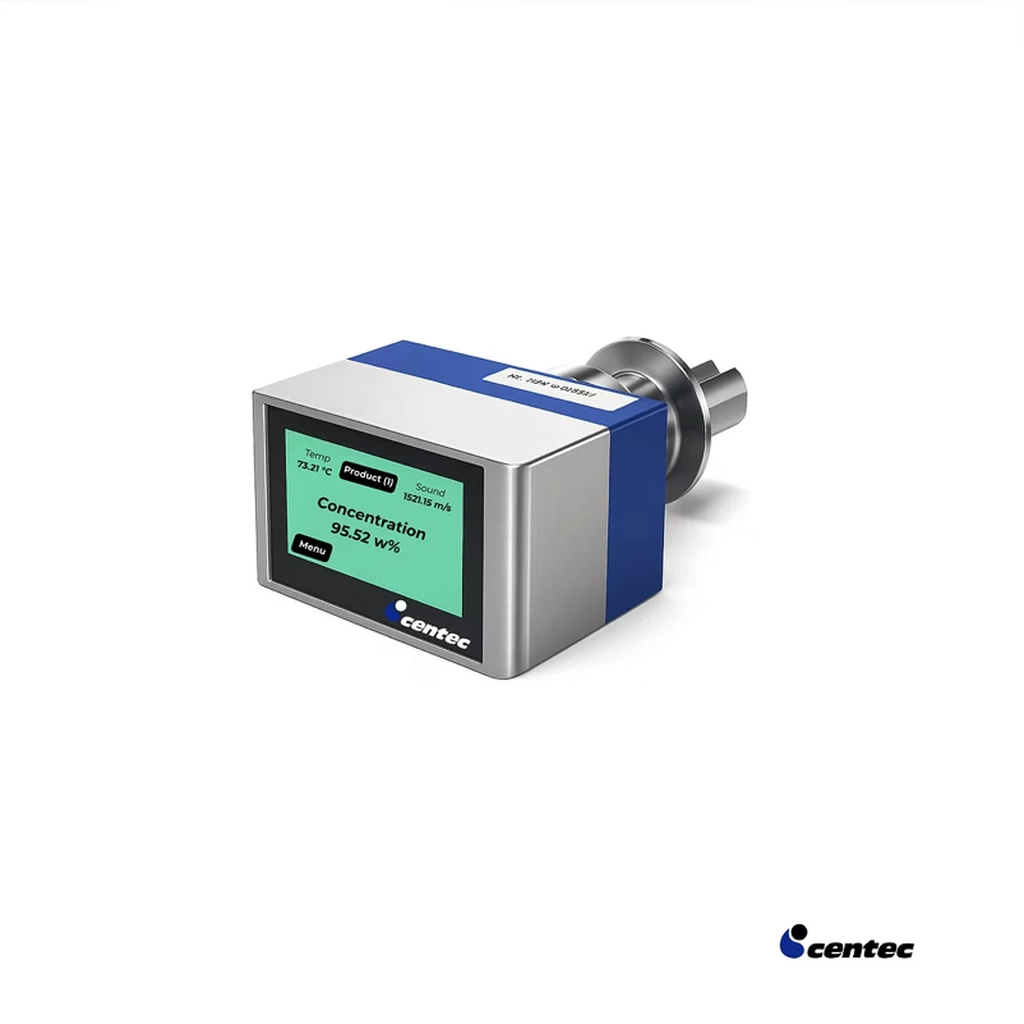

SONATEC - высокоточный датчик Centec для непрерывного измерения концентрации в двухкомпонентных смесях. Прибор определяет концентрацию на основе измерения скорости звука в жидкости и предназначен для процессов, где требуется высокая чувствительность, высокая точность измерения, простая эксплуатация и низкие требования к техническому обслуживанию.
Применение
SONATEC применяется для измерения концентрации в различных технологических средах.
Типовые задачи включают:
- определение концентрации непосредственно в процессе
- распознавание фаз
- мониторинг процесса, например при изменении соотношения компонентов смеси
Принцип измерения
- Генерация сигнала: пьезоэлектрический элемент формирует звуковой импульс в ультразвуковом передатчике.
- Прохождение сигнала: импульс проходит перпендикулярно потоку продукта к ультразвуковому приемнику.
- Регистрация сигнала: ультразвуковой приемник фиксирует прошедший импульс.
- Расчет скорости звука: поскольку расстояние между передатчиком и приемником известно, скорость звука определяется по измеренному времени прохождения сигнала.
Температурная компенсация
Температурный дрейф измерительного сигнала автоматически компенсируется встроенным датчиком Pt1000.
Преимущества
- Высокая точность определения концентрации в двухкомпонентных смесях.
- Запатентованная компактная конструкция; локальный дисплей доступен в зависимости от исполнения.
- Широкий выбор материалов и вариантов присоединения.
- Гигиеническое исполнение и полная совместимость с CIP-мойкой.
- Простая эксплуатация и низкие требования к техническому обслуживанию.
- Европейская патентная заявка: 1 439 438 B1.
Характеристики
| Параметр | Значение |
| Модель | SONATEC |
| Тип оборудования | Высокоточный inline-датчик концентрации |
| Назначение | Непрерывное измерение концентрации в двухкомпонентных смесях |
| Принцип измерения | Измерение скорости звука в жидкости |
| Типовые задачи | Определение концентрации, распознавание фаз, мониторинг процессов при изменении соотношения компонентов |
| Диапазон измерения | 0-3 000 м/с |
| Точность | ±0,1 м/с |
| Повторяемость | ±0,01 м/с |
| Время отклика | ≤1 с |
| Рабочее давление | Макс. 50 бар |
| Рабочая температура | -25...+125 °C |
| Датчик температуры | Pt1000 |
| Температурная компенсация | Автоматическая компенсация температурного дрейфа через встроенный Pt1000 |
| Материалы | 1.4404 / 1.4435 / AISI 316L; Hastelloy; тантал; другие материалы по запросу |
| Присоединения | Совместимость с inline-корпусами Varivent© DN40-DN150; другие присоединения по запросу |
| Входы, версия с трансмиттером | 6 цифровых входов, 24 VDC |
| Выходы, версия с трансмиттером | 3 цифровых выхода, 24 VDC; 2 аналоговых выхода, 4-20 мА |
| Profibus DP, версия с трансмиттером | Опция |
| Profibus DP, сенсор без локального дисплея | Стандарт |
| Степень защиты | IP65 |
| Взрывозащита ATEX | Опционально: Ex II 2G EEx d IIC T6 |
| Питание | 24 VDC |
| Гигиеническое исполнение | Да |
| CIP-совместимость | Полная CIP-совместимость |
| Патентная информация | Европейская патентная заявка 1 439 438 B1 |
