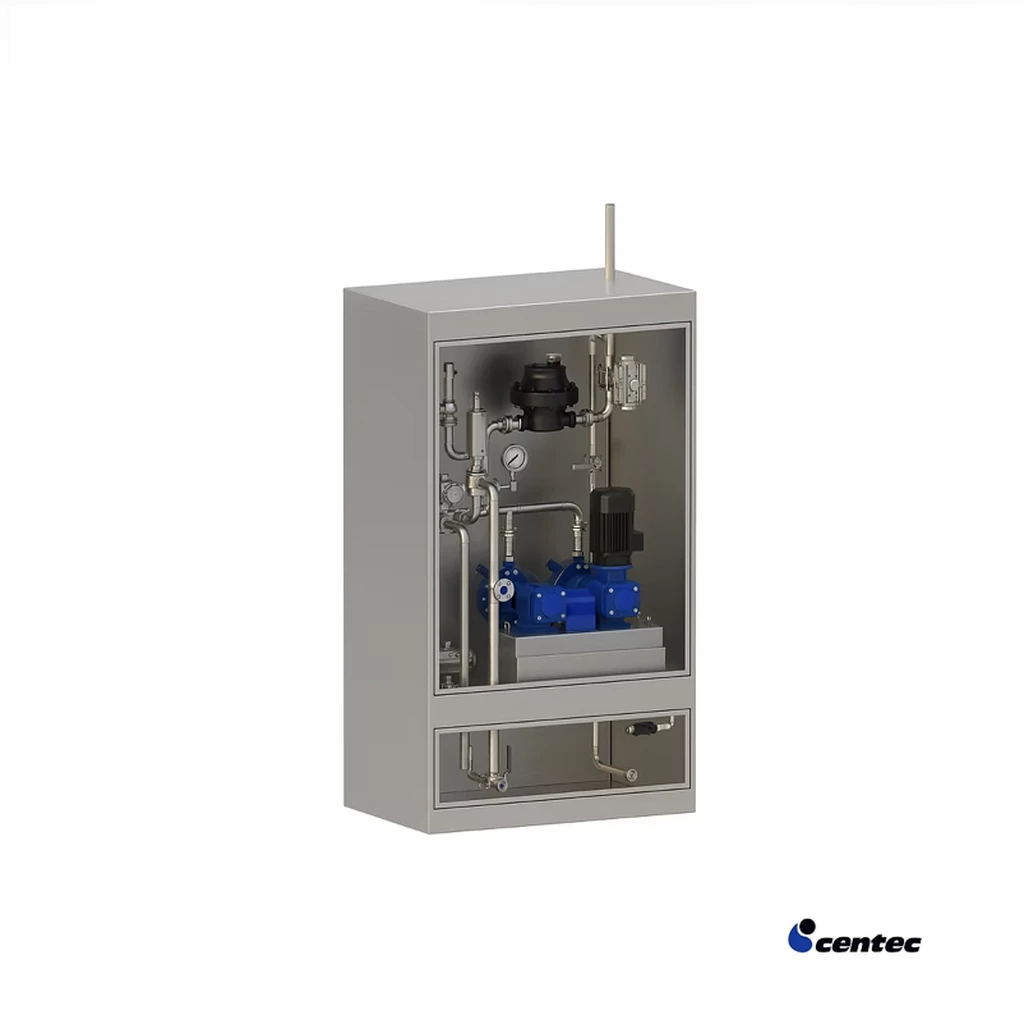

Transfer Cabinets, шкафы для гигиенической передачи сред в производственной зоне
- Артикул: Transfer Cabinets
Transfer Cabinets - шкафы для гигиенической передачи технологических сред в производственной зоне. Система предназначена для прямой подачи среды к одной или нескольким точкам потребления без дополнительной обратной линии и без буферного резервуара.
Передача выполняется по потреблению: поток начинается только при открытии клапана в точке использования и автоматически прекращается после его закрытия. Такое решение позволяет организовать безопасную и гигиеничную подачу среды без постоянно работающей циркуляционной линии.
Принцип передачи среды
- Прямая подача: среда подается по ответвительным линиям без циркуляционного контура.
- Пневматический мембранный насос: запускается только при открытом клапане в точке потребления.
- Автоматическое отключение: после завершения подачи клапан закрывается, а насос автоматически выключается.
- Регистрация процесса: каждый цикл перекачивания автоматически регистрируется по времени и количеству.
- Связь с ПЛК: после каждого цикла перекачивания в ПЛК передается сообщение.
Назначение Transfer Cabinets
Transfer Cabinets обеспечивают передачу сред без риска контаминации через ответвительные линии без циркуляции.
Типовые задачи применения:
- последующее добавление сред к отдельным потребителям
- передача агрессивных сред, которые нельзя подавать по существующим линиям
Ключевые технические особенности
- Полностью закрытая система распределения агрессивных сред.
- GMP-совместимое исполнение в соответствии с ISO 14644 и EU-GMP Annex 1.
- Опционально: модуль ламинарного потока с HEPA-фильтром H14 и УФ-стерилизацией.
- Конструкция, удобная для технического обслуживания, с CIP-совместимыми компонентами.
- Сбор данных и audit trail для электронных систем управления.
Преимущество
Transfer Cabinets обеспечивают безопасную и гигиеническую передачу сред без циркуляции, поэтому система не требует постоянно работающего циркуляционного насоса.
Опции
- контроль перепада давления
- CIP-совместимое исполнение
- сенсорная панель управления
- GMP аудиторский след
- модуль ламинарного потока с HEPA-фильтром H14
- УФ-стерилизация
| Параметр | Значение |
| Модель / серия | Transfer Cabinets |
| Тип оборудования | Шкаф гигиенической передачи технологических сред |
| Назначение | Прямая передача среды к одной или нескольким точкам потребления без обратной линии и буферного резервуара |
| Принцип подачи | Подача по потреблению через ответвительные линии без циркуляционного контура |
| Насос | Пневматический мембранный насос |
| Логика работы насоса | Запуск при открытии клапана в точке потребления, автоматическое отключение после закрытия клапана |
| Регистрация процесса | Каждый цикл перекачивания регистрируется по времени и количеству |
| Связь с ПЛК | После каждого цикла перекачивания передается сообщение в ПЛК |
| Типовые применения | Последующее добавление сред к отдельным потребителям, передача агрессивных сред |
| Распределение сред | Полностью закрытое распределение агрессивных сред |
| Размеры | Индивидуальное изготовление |
| Материал | AISI 316L, материал 1.4404, или пластик |
| Шероховатость поверхности | Ra ≤0,8 мкм |
| Дверная система | Раздвижные двери из Plexiglas с механизмом блокировки |
| Воздушный поток | Ламинарный поток или рециркуляционная система с HEPA-фильтром H14 |
| Гигиеническое исполнение | Да |
| CIP-совместимость | Опционально, CIP-совместимые компоненты |
| Соответствие требованиям | GMP-совместимое исполнение согласно ISO 14644 и EU-GMP Annex 1 |
| Электронная документация | Сбор данных и audit trail для электронных систем управления |
| Опции | Контроль перепада давления, CIP-совместимое исполнение, сенсорная панель, GMP audit trail, ламинарный модуль с HEPA H14, УФ-стерилизация |
