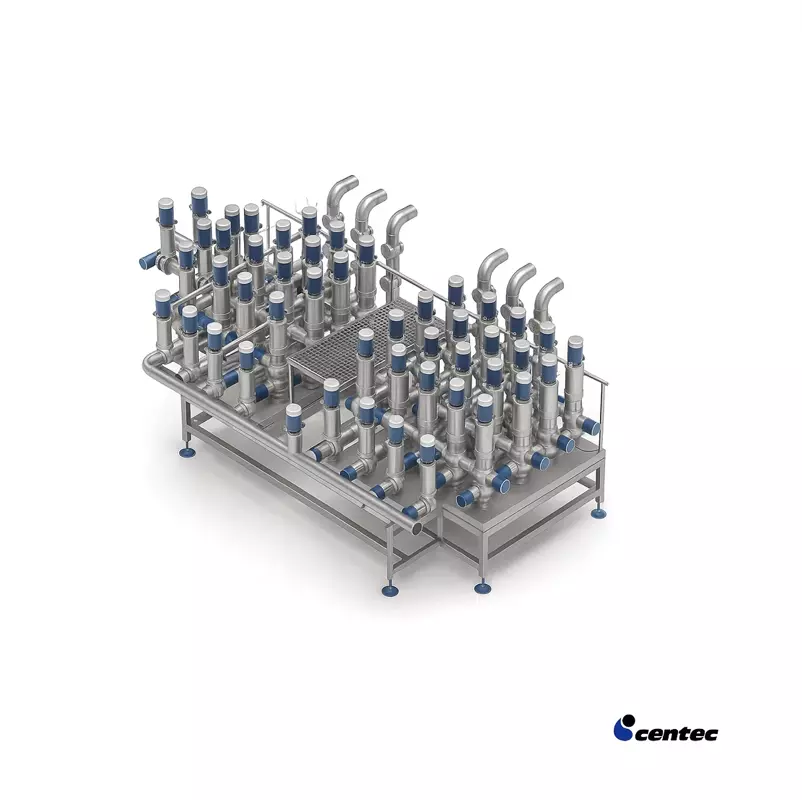

Valve Block - компактный предварительно собранный клапанный блок для распределения и управления жидкими средами в технологических процессах. Такие узлы позволяют уменьшить занимаемое пространство, сократить объем сварочных работ и снизить время монтажа на объекте.
Centec проектирует и изготавливает клапанные блоки по требованиям заказчика, включая заданные габариты, исполнение с регулируемыми по высоте опорами и другие проектные параметры. Материалы, контактирующие со средой, а также шероховатость поверхности подбираются под конкретное применение.
Назначение Valve Block
Centec производит клапанные коллекторы и блоки в рамном исполнении для широкого спектра применений. Обычно они используются для распределения и управления потоками жидкостей, включая:
- воду
- готовый продукт
- CIP-среды
Гигиеническое исполнение и безопасность процесса
Для обеспечения высокой чистоты трубопроводов обычно применяется орбитальная сварка. В зависимости от исполнения клапанный блок может оснащаться двухседельными клапанами для безопасного разделения сред.
- Двухседельные клапаны: предотвращают смешивание продукта и моющих средств.
- Гигиеническая конструкция: обеспечивает совместимость с процессами, где требуется надежная очистка и контролируемое разделение потоков.
- CIP-совместимость: клапанные блоки рассчитаны на полноценную интеграцию в CIP-процессы.
Адаптация новых и существующих систем
Помимо проектирования и поставки новых клапанных блоков, Centec выполняет модификацию существующих клапанных коллекторов. Такая адаптация может потребоваться при изменении производственной инфраструктуры.
- расширение или перенос производственного участка
- добавление новых технологических линий
- подключение дополнительных резервуаров
Преимущества
- Проектирование и изготовление под конкретные требования заказчика.
- Поставка новых клапанных узлов или модификация существующих клапанных блоков.
- Рамное исполнение для удобного монтажа и ввода в эксплуатацию.
- Гигиеническая конструкция и полная совместимость с CIP-мойкой.
Опции
- различные уровни автоматизации
- доступ для удаленного обслуживания
- inline-измерение параметров
- технология двухседельных клапанов
| Параметр | Значение |
| Модель / серия | Valve Block |
| Тип оборудования | Клапанный блок / клапанный коллектор |
| Назначение | Распределение и управление потоками жидких сред |
| Типовые среды | Вода, продукт, CIP-среды |
| Исполнение | Компактный предварительно собранный клапанный узел |
| Конструкция | Рамное исполнение для монтажа и ввода в эксплуатацию |
| Проектирование | По спецификации заказчика, включая заданные габариты и регулируемые по высоте опоры |
| Диапазон условных проходов | DN 25-DN 150 |
| Материал | По требованию: 1.4301/AISI 304, 1.4404/AISI 316L, ... |
| Материалы, контактирующие со средой | Подбираются под конкретное применение |
| Шероховатость поверхности | Адаптируется под конкретное применение |
| Сварка | Обычно применяется орбитальная сварка |
| Разделение сред | Возможно применение двухседельных клапанов, в зависимости от исполнения |
| Функция двухседельных клапанов | Предотвращение смешивания продукта и моющих средств |
| Модификация существующих систем | Возможна модификация существующих клапанных блоков и коллекторов |
| Причины адаптации | Расширение или перенос производства, добавление технологических линий и резервуаров |
| Гигиеническое исполнение | Да |
| CIP-совместимость | Полная CIP-совместимость |
| Опции | Различные уровни автоматизации, удаленное обслуживание, inline-измерение критических параметров, двухседельные клапаны |
